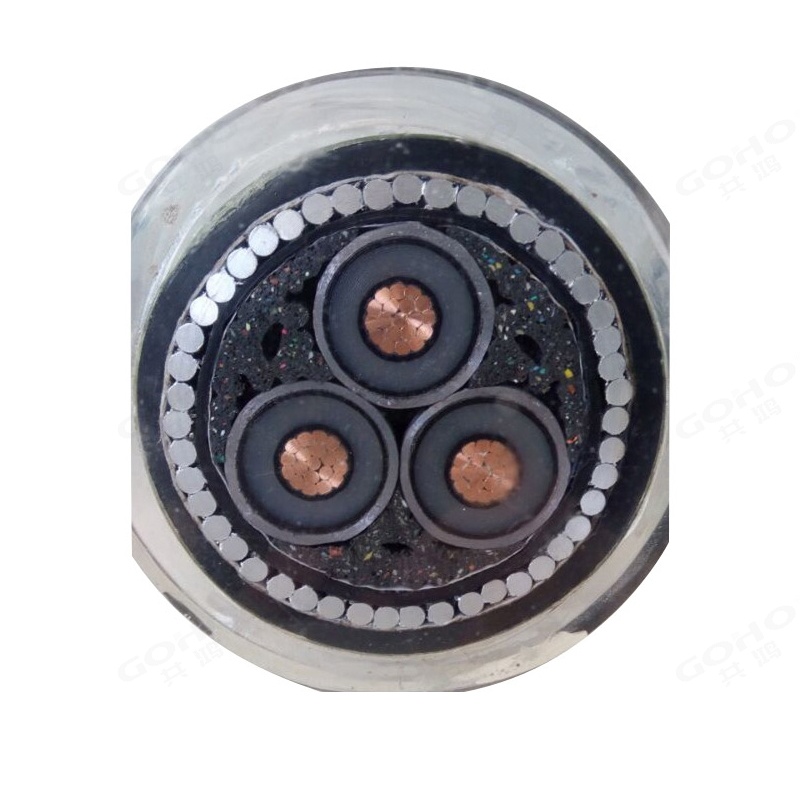

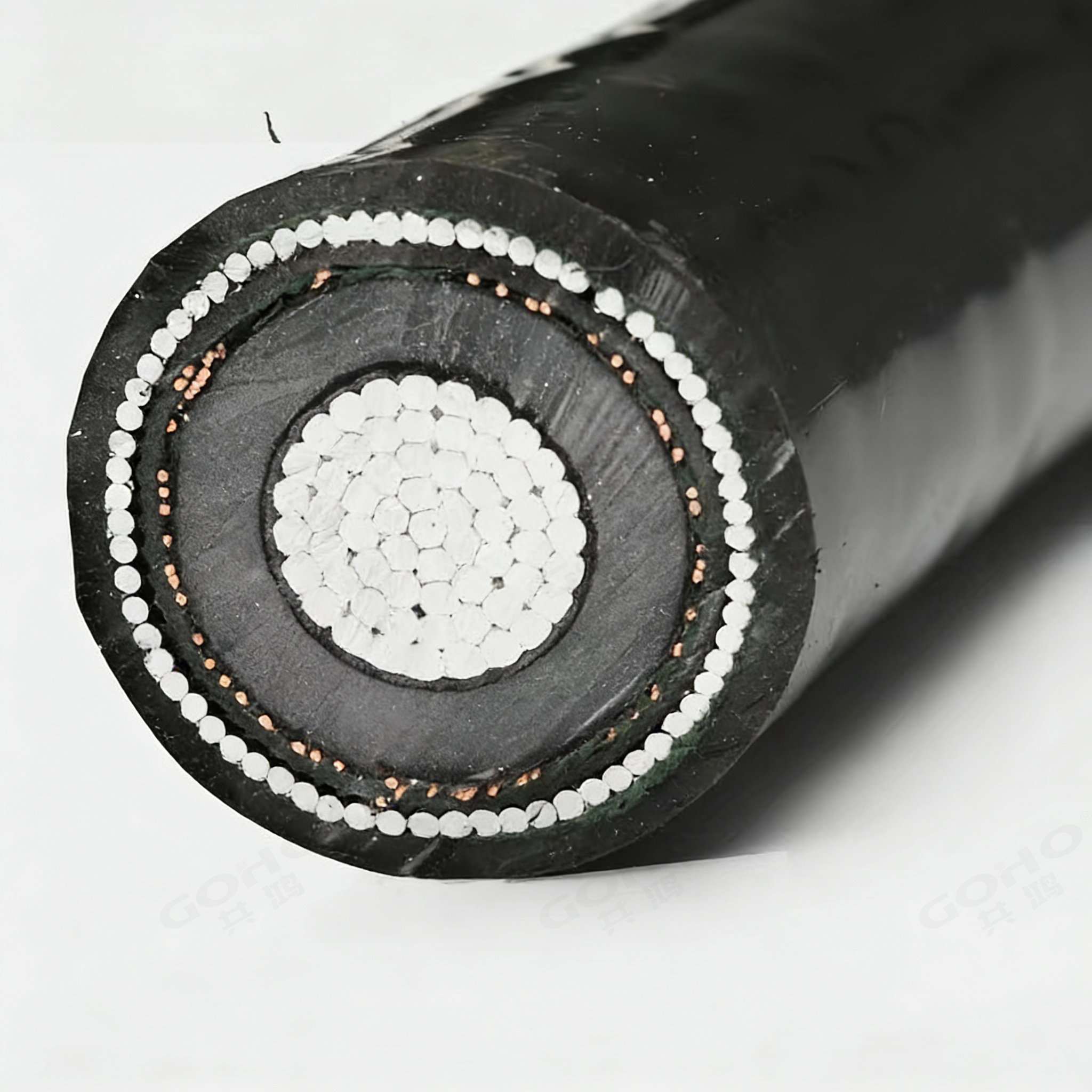

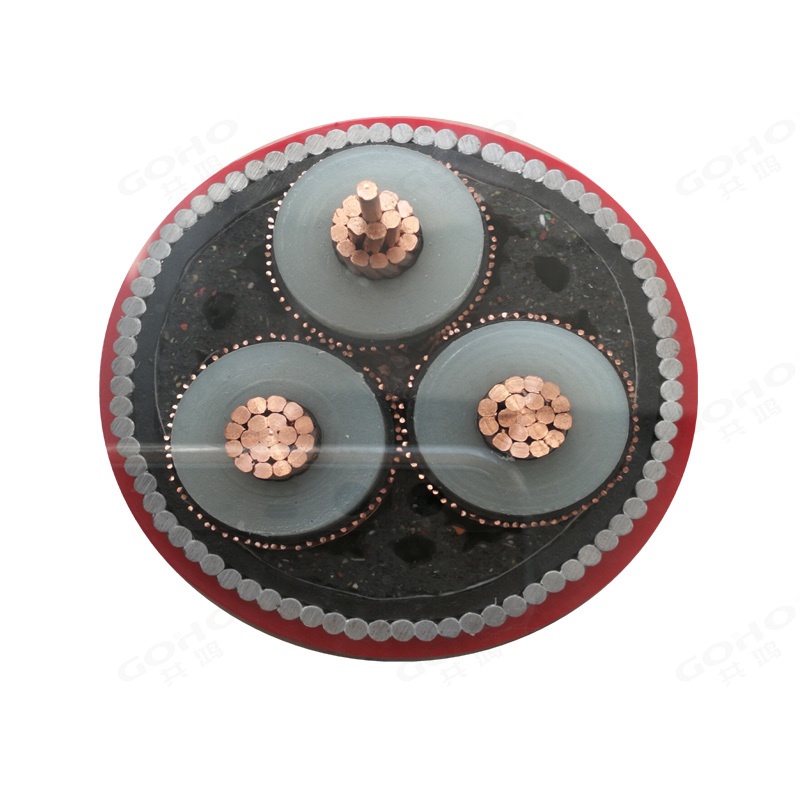

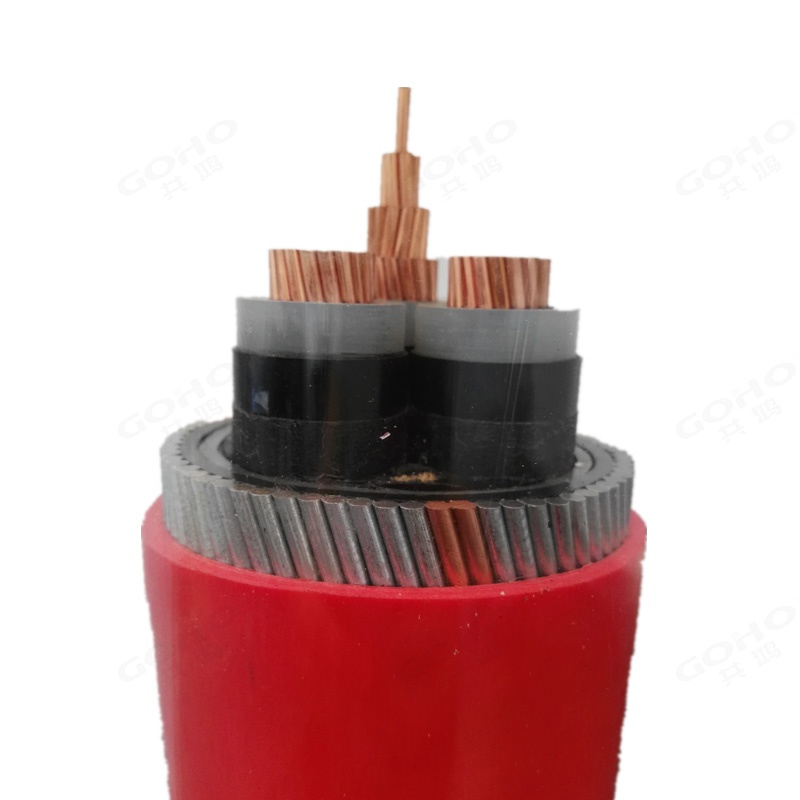

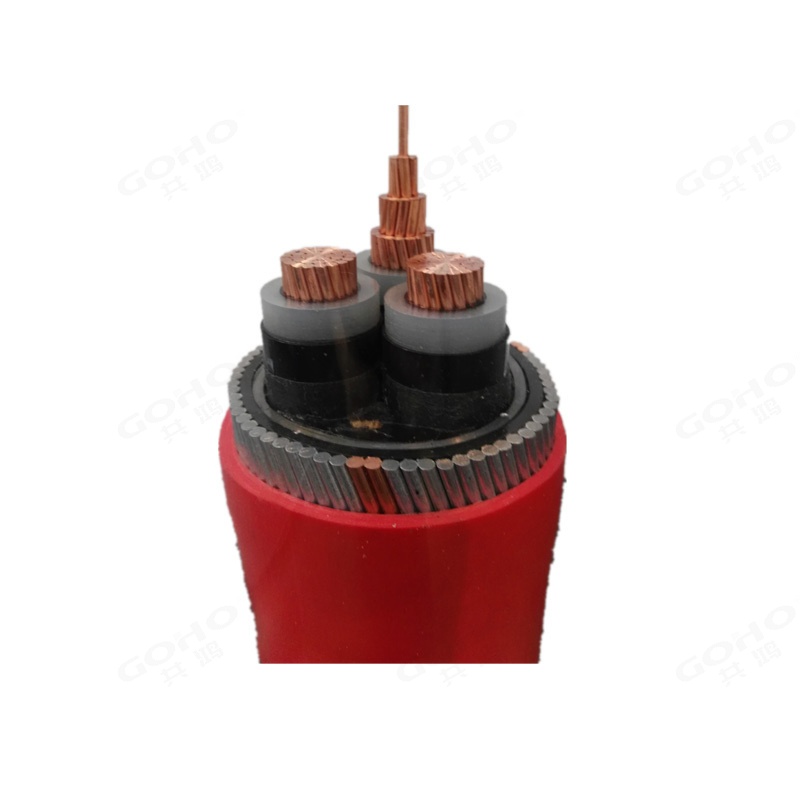

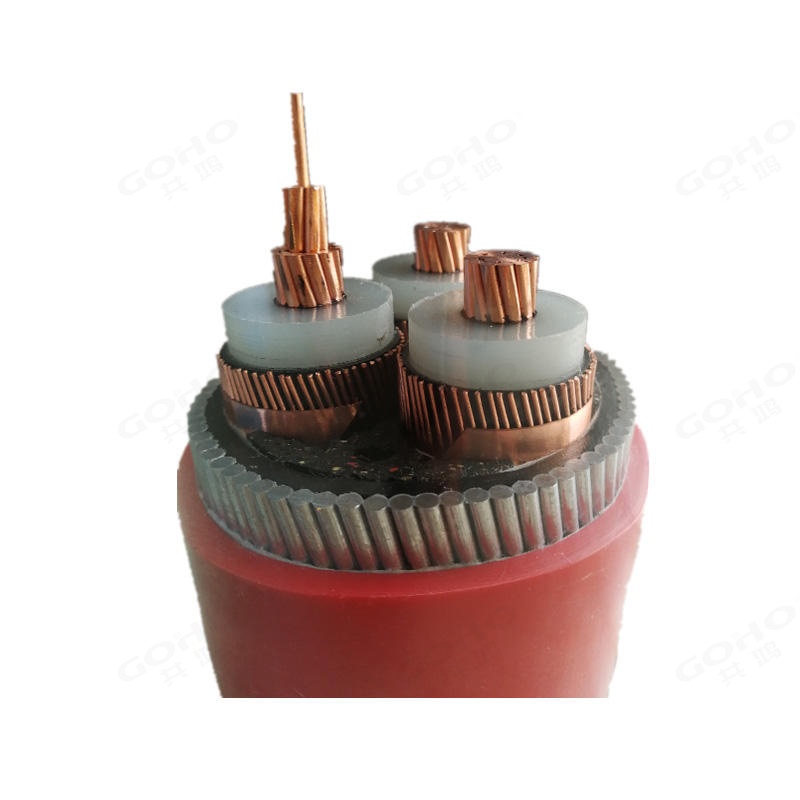

共鸿电器提供6-35kV全系列中压电力电缆，涵盖YJV、YJV22、ZR-YJV22等主流型号，采用XLPE交联聚乙烯绝缘，电气性能优良、载流量大。产品严格遵循GB/T 12706.2/12706.3标准，适用于10kV城市配电网、35kV变电站进出线、开关站及环网柜连接等场景。支持铜/铝导体、铠装/非铠装可选。
| 额定电压 U₀/U | 3.6/6kV ~ 26/35kV |
|---|---|
| 系统最高电压 Um | 7.2kV ~ 40.5kV |
| 导体材质 | 铜 / 铝 |
| 绝缘材料 | XLPE交联聚乙烯 |
| 护套材质 | PVC / PE |
| 铠装类型 | 钢带铠装(22) / 细钢丝铠装(32) / 无铠装 |
| 执行标准 | GB/T 12706.2 · GB/T 12706.3 |
| 标准截面范围 | 25mm² ~ 630mm² |
覆盖多行业、多场景的电力设备需求
城市地下电缆网络、开关站进出线首选
主变压器进出线、区域电网干线
厂区高压配电、发电机组出线
YJV型无铠装，适用于不受机械外力的室内场所
YJV22铠装型，可承受一定的机械外力
NH-YJV耐火型，保障消防负荷供电安全
导体与屏蔽层/金属护套之间的额定电压（相电压），即电缆绝缘设计承受的基准电压
导体与导体之间的额定电压（线电压），对应系统标称电压
设备（电缆）可承受的系统最高电压，留有一定安全裕度
适配 6kV 配电系统，多用于厂矿企业内部高压配电、发电机组出线
对应我国最普遍的 10kV 配电网，城市地下电网、开关站、环网柜进出线首选
适配 15kV、20kV 配电系统，常见于大型工业园区、部分城市 20kV 试点电网
30kV 系统专用等级，工程中相对少见
对应 35kV 配电/输电系统，变电站主变进出线、区域电网干线常用
10kV 系统选 6/10kV 或 8.7/10kV；35kV 系统选 21/35kV 或 26/35kV，留有绝缘裕度
| 型号 | 名称 | 结构特点 | 额定电压 | 适用场合 |
|---|---|---|---|---|
| YJV | 交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 无铠装，室内/管道/隧道敷设 | 6/10～26/35kV | 室内配电室、电缆沟、不受机械外力场合 |
| YJV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 钢带铠装，抗压不抗大拉力 | 6/10～26/35kV | 直埋地下、能承受机械外力的场合 |
| YJV32 | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 细钢丝铠装，可承受一定拉力 | 6/10～26/35kV | 高落差、立井及水下敷设 |
| YJV42 | 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 | 粗钢丝铠装，可承受较大拉力 | 6/10～26/35kV | 垂直竖井、码头、桥梁等需大拉力场合 |
| YJV62 | 交联聚乙烯绝缘非磁性金属带铠装电力电缆 | 不锈钢/铝合金带铠装，无涡流损耗 | 6/10～26/35kV | 交流单芯电缆防涡流场合 |
| YJLW02 | 交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆 | 皱纹铝护套，径向阻水+抗压 | 6/10～26/35kV | 潮湿环境、直埋、隧道等需径向防水场合 |
| YJLV / YJLV22 | 交联聚乙烯绝缘（钢带铠装）电力电缆 | 铝芯版本，其余同 YJV/YJV22 | 6/10～26/35kV | 大截面长距离输电，降低成本 |
| ZR-YJV22 | 阻燃型交联电缆（钢带铠装） | 阻燃等级按 GB/T 19666 分类 | 6/10～35kV | 变电站电缆夹层、密集敷设通道 |
| NH-YJV | 耐火型交联电缆 | 火焰中保持限定时间通电 | 6/10kV 及以下 | 消防负荷、应急电源专用回路 |
| WDZ-YJY | 无卤低烟阻燃交联电缆 | 无卤低烟护套，环保安全 | 6/10～26/35kV | 地铁、隧道、人员密集场所 |
| 截面 mm² | 导体直径 mm | 绝缘厚度 mm | 近似外径 mm | 电缆重量 kg/km | 电容 μF/km |
|---|---|---|---|---|---|
| 25 | 6.0 | 4.5 | 35.2 | 1,180 | 0.21 |
| 35 | 7.0 | 4.5 | 37.4 | 1,380 | 0.24 |
| 50 | 8.2 | 4.5 | 40.0 | 1,620 | 0.27 |
| 70 | 9.8 | 4.5 | 43.2 | 1,980 | 0.31 |
| 95 | 11.4 | 4.5 | 46.8 | 2,420 | 0.35 |
| 120 | 12.8 | 4.5 | 49.6 | 2,820 | 0.39 |
| 150 | 14.4 | 4.5 | 52.8 | 3,280 | 0.43 |
| 185 | 16.0 | 4.5 | 56.2 | 3,840 | 0.47 |
| 240 | 18.2 | 4.5 | 60.8 | 4,680 | 0.53 |
| 300 | 20.4 | 4.5 | 65.2 | 5,620 | 0.59 |
| 400 | 23.0 | 4.5 | 70.8 | 6,980 | 0.66 |
| 500 | 25.8 | 4.5 | 76.6 | 8,520 | 0.74 |
| 630 | 29.0 | 4.5 | 83.2 | 10,480 | 0.83 |
* 结构参数为 6/10kV 三芯 YJV22 铜芯电缆典型值，不同制造商、不同工艺可能存在细微差异。外径为近似值，实际以出厂检测报告为准。
| 截面 mm² | 空气中敷设 A | 土壤中敷设 A | 管道中敷设 A | 隧道中敷设 A |
|---|---|---|---|---|
| 25 | 135 | 149 | 125 | 140 |
| 35 | 164 | 178 | 152 | 170 |
| 50 | 194 | 208 | 180 | 201 |
| 70 | 242 | 255 | 225 | 251 |
| 95 | 293 | 304 | 272 | 303 |
| 120 | 335 | 343 | 311 | 346 |
| 150 | 380 | 385 | 353 | 392 |
| 185 | 438 | 437 | 407 | 451 |
| 240 | 515 | 505 | 478 | 530 |
| 300 | 585 | 565 | 543 | 600 |
| 400 | 670 | 635 | 622 | 685 |
| 500 | 755 | 705 | 700 | 770 |
| 630 | 855 | 785 | 793 | 870 |
* 敷设环境温度 25℃（空气）/ 20℃（土壤），土壤热阻系数 1.0 K·m/W。实际载流量需根据环境温度、并列根数、土壤热阻系数等条件修正。
| 条件 | 参数 | 修正系数 | 说明 |
|---|---|---|---|
| 环境温度（空气中） | ≤20℃ | 1.04 | — |
| 25℃ | 1.00 | 基准温度 | |
| 30℃ | 0.96 | — | |
| 35℃ | 0.91 | — | |
| 40℃ | 0.87 | — | |
| 土壤热阻系数 | 0.8 K·m/W | 1.05 | 潮湿土壤 |
| 1.0 K·m/W | 1.00 | 基准值 | |
| 1.2 K·m/W | 0.95 | 一般土壤 | |
| 1.5 K·m/W | 0.88 | 干燥土壤 | |
| 并列根数（土壤中） | 1根 | 1.00 | 单根直埋 |
| 2根 | 0.92 | 间距 0.25m | |
| 3根 | 0.87 | 间距 0.25m | |
| 4根 | 0.84 | 间距 0.25m | |
| 6根 | 0.80 | 间距 0.25m |
| 截面 mm² | 20℃直流电阻 Ω/km | 90℃交流电阻 Ω/km | 电感 mH/km | 1s短路电流 kA |
|---|---|---|---|---|
| 25 | 0.727 | 0.927 | 0.45 | 3.58 |
| 35 | 0.524 | 0.668 | 0.43 | 5.01 |
| 50 | 0.387 | 0.493 | 0.41 | 7.15 |
| 70 | 0.268 | 0.342 | 0.39 | 10.0 |
| 95 | 0.193 | 0.246 | 0.37 | 13.6 |
| 120 | 0.153 | 0.195 | 0.36 | 17.2 |
| 150 | 0.124 | 0.158 | 0.34 | 21.5 |
| 185 | 0.0991 | 0.126 | 0.33 | 26.4 |
| 240 | 0.0774 | 0.0986 | 0.31 | 34.3 |
| 300 | 0.0618 | 0.0787 | 0.30 | 42.9 |
| 400 | 0.0485 | 0.0618 | 0.28 | 57.2 |
| 500 | 0.0387 | 0.0493 | 0.27 | 71.5 |
| 630 | 0.0309 | 0.0393 | 0.25 | 90.1 |
* 短路电流按导体最高温度 250℃、起始温度 90℃ 计算。实际选型需校验保护装置动作时间与电缆热稳定。
